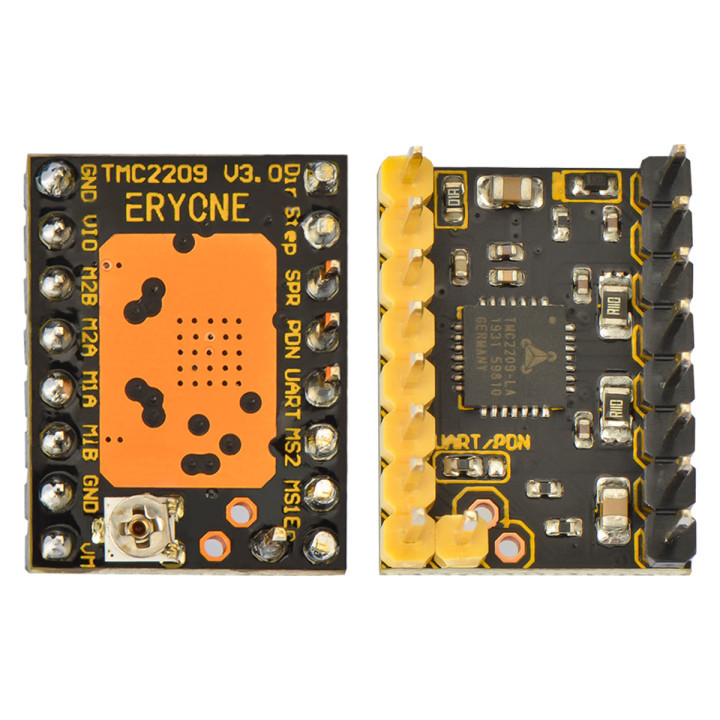

Pilote de moteur pas à pas TMC2209 — Compatible Thinker-SE/S

I N F O R M A T I O N S P R O D U I T

Le TMC2209 est une puce de pilotage ultra-silencieuse pour moteurs pas à pas biphasés. Courant continu de 1,4 A, courant de pointe de 2 A, plage de tension de 4,75 V à 36 V, 256 subdivisions.

Ses points forts : interface de configuration UART, technologie d'ajustement dynamique du courant CoolStep pour économiser jusqu'à 70 % d'énergie, dcStep, détection de blocage stallGuard2, composants montés sous le PCB pour une meilleure dissipation thermique, et réduction automatique du courant en veille.

L'unité d'interpolation microPlyer offre jusqu'à 256 subdivisions pour un contrôle sinusoïdal précis, même avec des fréquences d'impulsion limitées. Accélération et décélération plus rapides grâce à la technologie ultra-silencieuse stealthChop2, spécialement conçue pour l'impression 3D.

Le TMC2209 s'intègre parfaitement dans les imprimantes 3D existantes. Son interface step/dir standard le rend simple à installer. Il remplace directement le TMC2100, A4988, DRV8825 et LV872.

Spécifications :

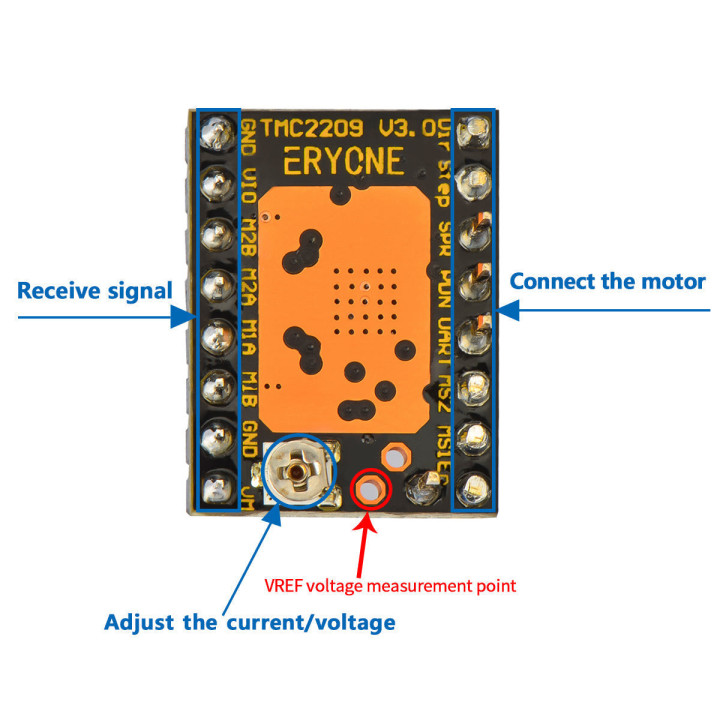

Interface : Step/Dir
1. Configuration : Broches CFG ou UART
2. Micropas natif : jusqu'à 1/256
3. Micropas MicroPlyer : 1/256
4. Tension logique (VIO) : 3-5 V
5. Tension moteur (VM) : 4,75-36 V
6. Courant de phase moteur max : 1,2 A RMS, 2,0 A en crête. La tension de référence du module de commande ne doit pas dépasser 1 V. Un refroidissement actif du module est indispensable pour préserver sa durée de vie.
7. Régulateur interne V- : activé
8. RDSon : ≤ 0,3 Ohm
9. StealthChop (silencieux) : oui
10. SpreadCycle : oui
11. MicroPlyer : oui
12. CoolStep : non
13. StallGuard : non
14. DcStep : non

À noter :
1. Le pilote TMC2209 nécessite un ventilateur dédié pour son refroidissement — une surchauffe peut l'endommager définitivement.

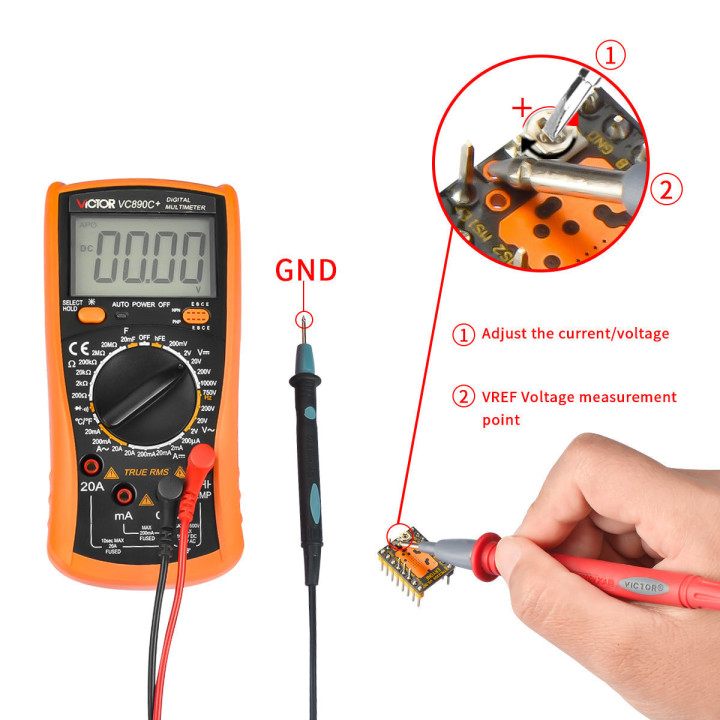

2. Ne branchez jamais le moteur lors de la mesure de tension, sous risque de griller le pilote.
3. L'alimentation principale doit être connectée lors de la mesure de tension — l'alimentation USB seule ne suffit pas.
4. Lisez attentivement ces consignes avant toute utilisation !

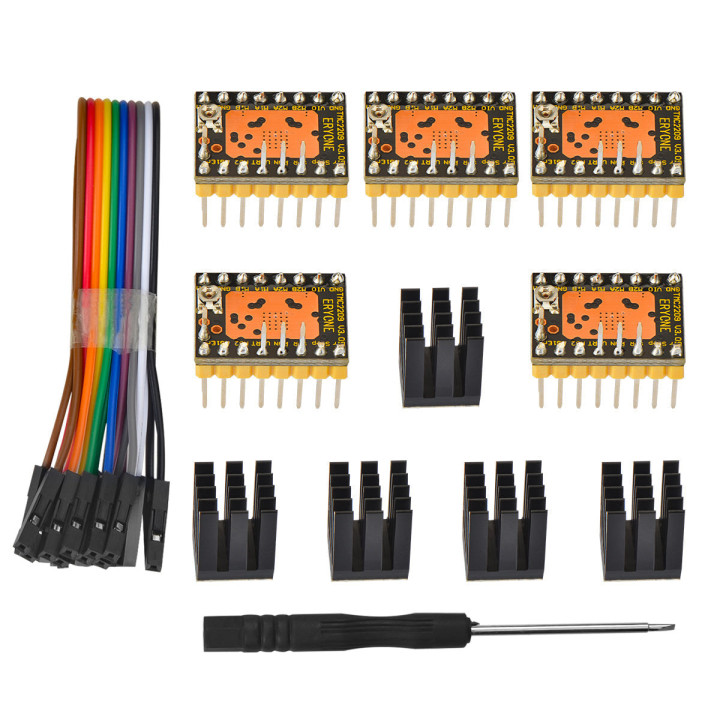

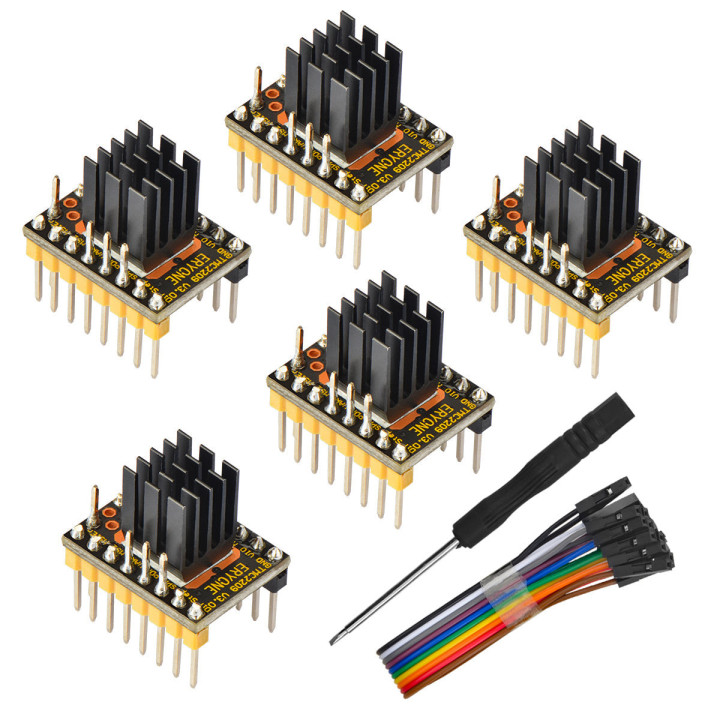

CONTENU DU COLIS
5 x Pilote TMC2209
5 x Dissipateur thermique
1 x Tournevis
