Polymaker - PolyTerra PLA Matte for Production avec Resistance UV et Facile à poncer
Le PLA Mat pour Production est un matériau économique et performant pour vos produits finis. Il offre :
- Une surface mate qui donne des impressions lisses et de grande qualité
- Une bonne résistance aux intempéries, similaire à l’ASA
- Une très bonne résistance aux produits chimiques courants
- Une sureté pour le contact alimentaire, idéale pour certifier vos produits
De plus, il est conforme aux normes de sécurité alimentaire DIN 10955:2004 et EN13130-1:2004, ce qui le rend sûr pour les applications liées à l'alimentation.

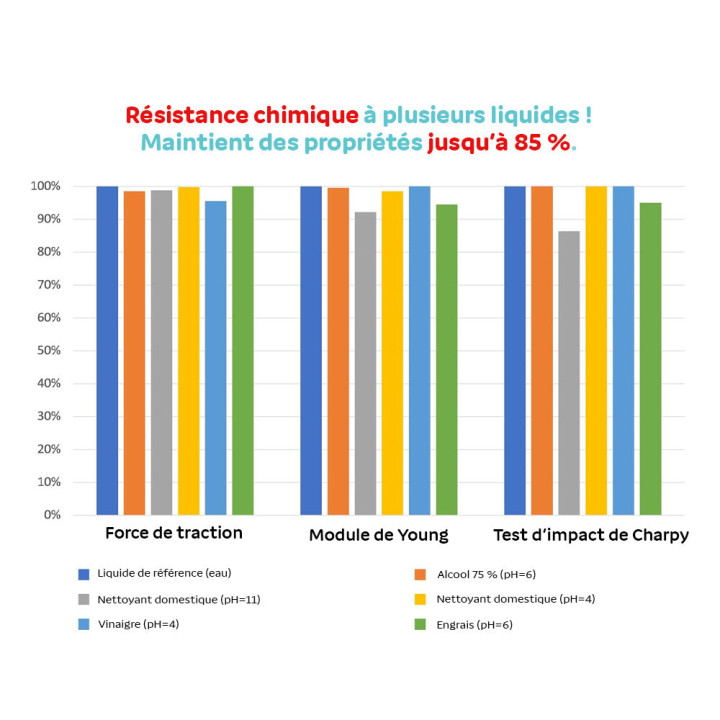

Détails de l'essai de résistance chimique
Norme de référence : ISO 175:2010
Méthodes d'essai pour la détermination des effets de l'immersion dans des produits chimiques liquides
- Température d'immersion : 23±2˚C
- Durée d'immersion : 7 jours
- Test des propriétés mécaniques avant et après l'immersion
- Résistance aux produits chimiques : les propriétés mécaniques* doivent se maintenir à plus de 70 % après 7 jours d'immersion
*Résistance à la traction, module d'Young et résistance à l'impact Charpy
Produits chimiques liquides testés :
- Eau (pH=7) -> Résultat : RÉSISTANT
- Nettoyant domestique (détachant) (pH=11) -> Résultat : RÉSISTANT
- Nettoyant domestique (stérilisant) (pH=4) -> Résultat : RÉSISTANT
- Vinaigre (pH=4) -> Résultat : RÉSISTANT
- Vinaigre concentré (pH=4) -> Résultat : RÉSISTANT
- Alcool à 75% (pH=6) -> Résultat : RÉSISTANT
- Engrais (pH=6) -> Résultat : RÉSISTANT

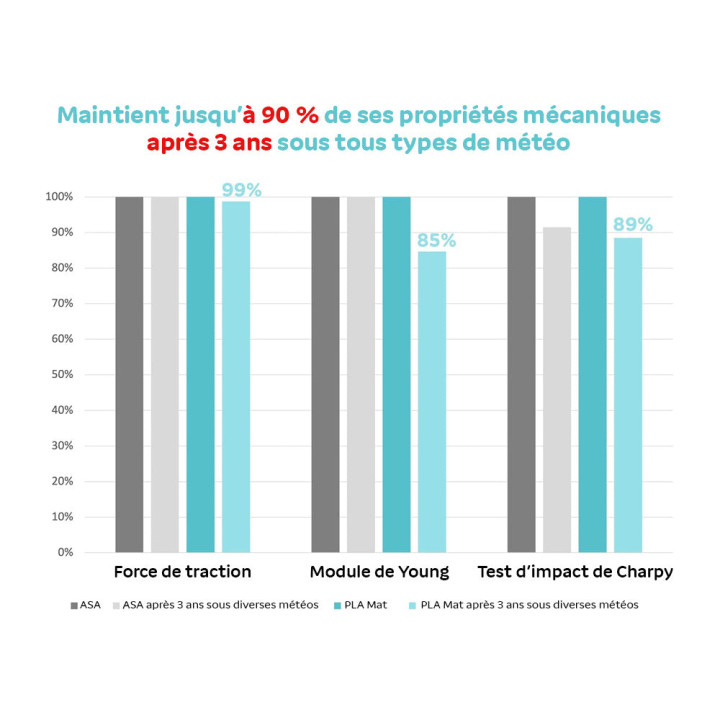

Détails des tests de résistance aux intempéries
L'impact du vieillissement accéléré sur les propriétés mécaniques suivantes a été testé :
- Résistance à la traction
- Module d'Young
- Résistance à l'impact Charpy
Paramètres de vieillissement accéléré :
- L'exposition à la lumière UV fluorescente est conforme à la norme ISO 4892.3
- Le type de lumière UV est UVA-340
- L'irradiation est de 0,76 W/m2 à 340 nm
- Le cycle est de 102 minutes pour les UV uniquement et de 18 minutes pour la pulvérisation d'eau
- La température du panneau noir est de 63 ± 3 °C
- La durée totale du test est de 60 jours (720 cycles), ce qui équivaut à plus de 3 ans*
*PAR LES LABORATOIRES MICOM :
[Règle empirique : le facteur d'accélération est de 21,5].
Paramètres
| PARAMÈTRES D'IMPRESSION |
PROPRIÉTÉS MÉCANIQUES |
Température de buse :
200-230°C |
Module de Young :
X-Y : 1973 ± 64 MPa
Z : 1665 ± 54 MPa |
Vitesse d'impression :
60-150 mm/s |
Résistance à la traction :
X-Y : 23,5 ± 0,5 MPa
Z : 12,9 ± 0,7 MPa |
Température du plateau :
25-60°C |
Force de flexion :
X-Y : 41.4 ± 1.1 MPa
Z : N/A |
Surface du plateau :
Glue, Magigoo |
Résistance aux chocs :
X-Y : 6.9 ± 0.5 kJ/m²
Z : N/A |
Ventilateur :
ON |
|
| PROPRIÉTÉS THERMIQUES |
NOTES |
Température de transition vitreuse :
60,1°C |
Étuvage :
55°C pendant 6 h |
Temp. de ramollissement Vicat (VST) :
67,7°C |
Support recommandé :
PolyDissolve™ S1, PolySupport™ |
Point de fonte :
163,6°C |
Autre :
N/A |
FICHES TECHNIQUES ET FICHE DE SÉCURITÉ
⚡ Produit en lien partenaire Atome3D
Ce produit est commercialisé directement par notre partenaire Atome3D.
En cliquant sur le bouton "Voir sur Atome3D", vous serez redirigé vers la boutique officielle
pour finaliser votre commande.
Délais et frais d'expédition définis par le partenaire au panier. Le prix final est celui affiché sur la boutique partenaire.
Commentaires (0)
Votre avis ne peut pas être envoyé
Signaler le commentaire
Signalement envoyé
Votre signalement ne peut pas être envoyé
