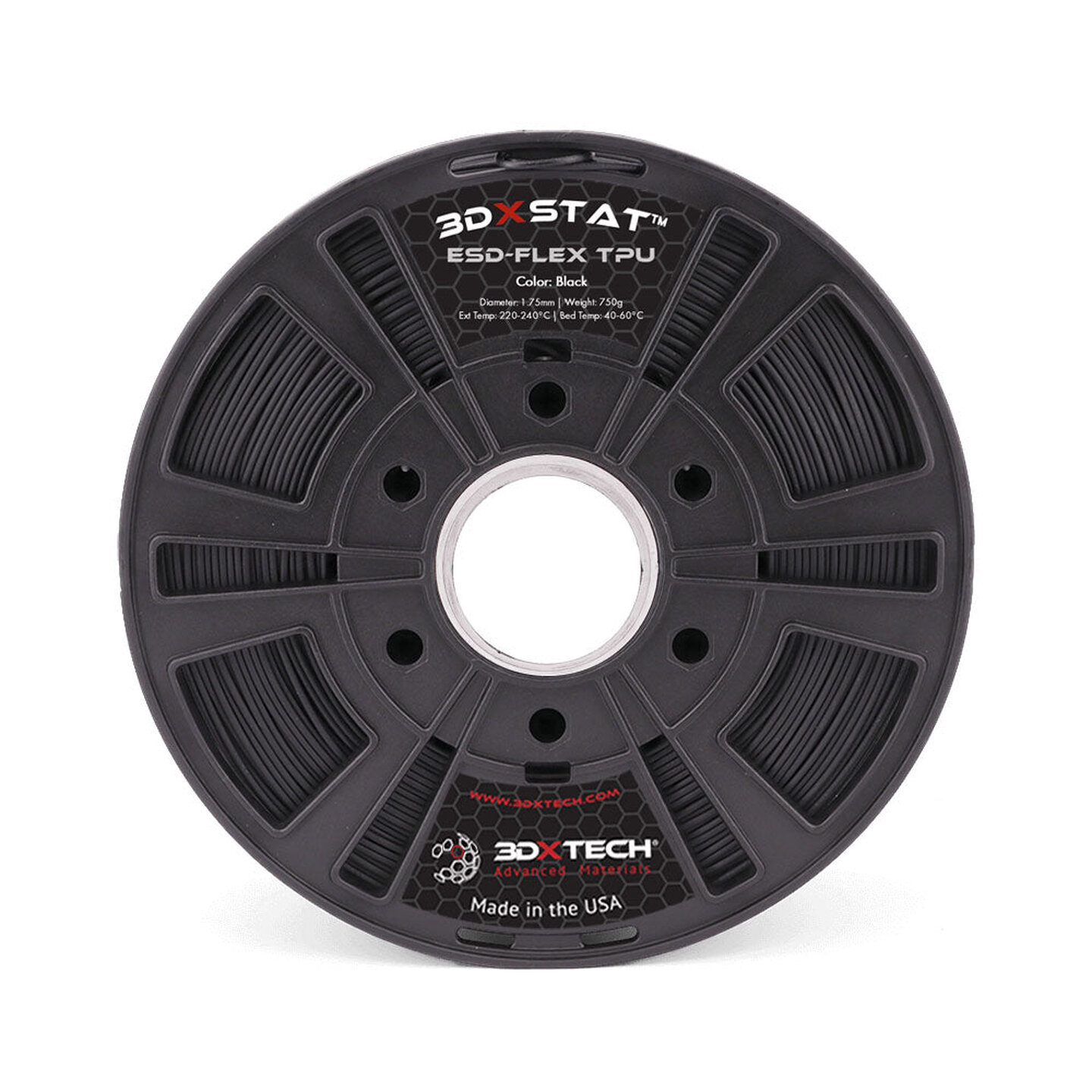

Filament 3DXSTAT™ ESD-Flex TPU (Shore 95A)
FICHES TECHNIQUES ET FICHE DE SÉCURITÉ
L'élastomère 3DXSTAT™ ESD-Flex TPU (polyuréthane thermoplastique) est un thermoplastique de qualité technique choisi pour son équilibre entre une excellente flexibilité, la facilité d'impression, la résistance chimique et la ténacité. Le filament élastomère 3DXSTAT™ ESD Flex a été formulé pour offrir une conductivité électrique à sécurité ESD avec une résistance de surface cible de 10^7 à 10^9 Ohm.
Temp. d'Extrusion
220-240°C
|
Temp. du Plateau
40-60°C
|
Adhésion Plateau
Spray de colle
sur lit de Magigoo
|
Hauteur de Couches
Aucune règles particulières
|
Enceinte Chauffée
Non resquis
|
Specs. de Buse
Aucune règles particulières
|
Etuvage
65°C pendant 4 heures
|
Supports
Support soluble à l'eau
|
Avantages du TPU flexible :
- Allongement élevé, supérieur à 300%.
- Dureté semi-flexible Shore 95A
- Facilité d'impression par rapport aux matériaux flexibles similaires
- Excellente liaison des couches
- Résistance exceptionnelle à la fatigue
- Très faible odeur lors de l'impression
- Faible absorption d'humidité
- Conserve sa flexibilité même à basse température
- Sans styrène ni BPA
Les avantages de 3DXSTAT™ :
- Résistivité de surface constante
- Meilleure rétention de l'impact et de l'élongation
- Faible contamination particulaire
- Contribution minime au dégazage et à la contamination ionique
Les applications ESD Flex typiques comprennent :
- Semi-conducteurs : Composants de disques durs, manipulation de plaquettes, gabarits, boîtiers et connecteurs.
- Applications industrielles : Applications de transport, de mesure et de détection.
Conductivité cible pour 3DXSTAT ESD Flex :
- 10^7 à 10^9 ohms de résistivité de surface sur l'échantillon 3DP en utilisant la méthode de test de l'anneau concentrique.
- Remarque : des études internes ont indiqué que l'augmentation de la température des extrudeuses permet d'atteindre des niveaux de conductivité plus élevés. De même, des températures d'extrusion plus basses ont entraîné des niveaux de conductivité plus faibles. Chaque imprimante est configurée différemment, sans parler de la géométrie variable des pièces. Il faut donc prévoir un certain temps d'essai pour comprendre comment le filament ESD Flex fonctionne dans ton imprimante et ta application spécifiques.
Conductivité de surface en fonction de la température de l'extrudeuse :
La résistance de surface de la pièce ESD Flex imprimée varie en fonction de la température de l'extrudeuse de ton imprimante. Par exemple, si tes tests indiquent que la pièce est trop isolante, l'augmentation de la température de l'extrudeuse se traduira par une meilleure conductivité. Par conséquent, la résistance de surface peut être ajustée en augmentant ou en diminuant la température de l'extrudeuse en fonction des résultats obtenus sur ta pièce.
Spécifications du filament :
1,75 mm +/- 0,05 mm de diamètre.
Paramètres d'impression ESD Flex recommandés :
- Extrudeuse : 220-240°C
- Température du plateau : 40-60°C
- Préparation de la surface : De la laque sur une couche de Magigoo donne les meilleurs résultats.
- Chambre chauffée : Non nécessaire
- Supports : Le matériau de support universel X1 USM AquaTek™ soluble dans l'eau est idéal pour les pièces complexes.
- Instructions de séchage : 65°C pendant 4 heures.
