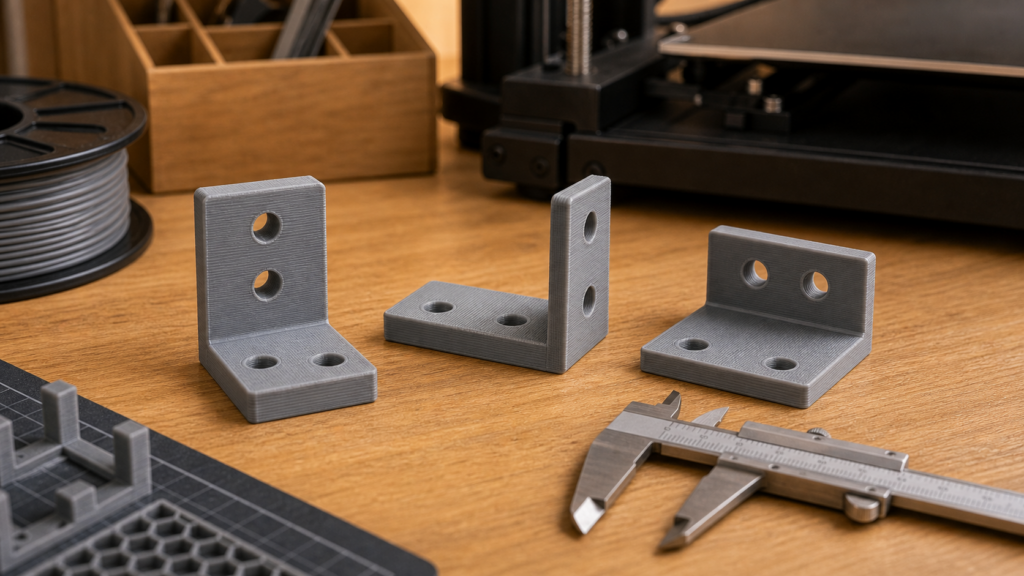

L’orientation d’une pièce sur le plateau influence sa fabrication bien avant les réglages fins. Elle modifie le sens des couches, la surface en contact avec le plateau, les zones qui demandent des supports et l’aspect des faces visibles. Il n’existe pourtant pas une orientation universellement meilleure : le bon choix dépend des efforts réels, des dimensions importantes et du niveau de finition attendu.
Partir de la fonction, pas de la forme à l’écran
Avant de tourner le modèle dans le logiciel, décrivez ce que la pièce doit faire. Sera-t-elle comprimée, tirée, pliée, vissée ou simplement exposée ? Quelles faces s’appuient sur un autre objet ? Où se trouvent les clips, les trous et les zones minces ? Un croquis avec des flèches aide à matérialiser les efforts, même lorsqu’ils restent approximatifs.
Les pièces imprimées par couches peuvent réagir différemment selon le sens de la sollicitation. Cela ne permet pas de prédire une résistance garantie, mais invite à éviter qu’une jonction fragile travaille exactement dans le sens le moins favorable. Pour un objet concret comme un support casque imprimé en 3D, le poids placé en hauteur et les gestes de retrait doivent entrer dans le raisonnement.
Identifier les surfaces prioritaires
Une face posée sur le plateau peut être régulière, mais elle peut aussi recevoir une texture ou une légère marque liée à l’adhérence. Une face supérieure offre un autre aspect, tandis qu’une pente ou un dessous soutenu peut demander davantage de finition. Décidez quelle surface doit être la plus propre, laquelle doit rester précise et laquelle peut accepter une trace de fabrication.
Si une pièce comporte un logement, un axe ou une portée, ne choisissez pas l’orientation uniquement pour son apparence générale. Les dimensions fonctionnelles doivent être accessibles au contrôle et, si nécessaire, à une petite reprise. Le guide pour poncer sans effacer les détails rappelle pourquoi la finition ne doit pas servir à corriger une géométrie mal anticipée.
Réduire les supports sans fragiliser le projet
Limiter les supports économise de la matière et du nettoyage, mais ce n’est pas un objectif absolu. Une orientation sans support peut allonger une zone de pontage, réduire la surface d’adhérence ou placer les couches dans un sens peu cohérent avec l’effort. À l’inverse, accepter quelques supports bien placés peut préserver une face importante.
Observez où les supports toucheront le modèle et comment ils seront retirés. Une cavité profonde ou un passage étroit peut les rendre inaccessibles. Une zone visible peut conserver des traces. Si le logiciel propose beaucoup de petits contacts dispersés, comparez une autre orientation avant de densifier les supports par réflexe.
Surveiller l’adhérence et les pièces hautes
La surface en contact avec le plateau doit être suffisante pour maintenir la pièce pendant les mouvements de la machine. Une orientation très verticale réduit parfois cette emprise et augmente la sensibilité aux vibrations. Une base temporaire ou une bordure d’adhérence peut aider selon le cas, mais elle ajoute une opération de retrait.
Avant de lancer une série, imprimez un exemplaire ou une portion représentative. Les vérifications avant une petite série sont particulièrement utiles lorsqu’une nouvelle orientation change le temps d’impression, les supports ou la première couche.
Comparer avec une grille simple
Lorsque deux positions semblent plausibles, notez leurs avantages et leurs risques au lieu de décider à l’œil. La comparaison peut porter sur :
- le sens des efforts principaux et la position des jonctions ;
- la stabilité sur le plateau et la hauteur totale ;
- les supports nécessaires et leur accessibilité ;
- l’état attendu des faces visibles ;
- la précision des trous, logements et surfaces d’appui ;
- la facilité de contrôle après impression.
Aucun critère ne gagne automatiquement. Une pièce décorative privilégiera peut-être son aspect, alors qu’un gabarit mettra la priorité sur ses surfaces de référence. Pour une pièce finale, l’équilibre dépend de son environnement et de la conséquence d’une déformation ou d’une rupture.
Valider par un essai représentatif
Un essai n’a pas besoin d’être une reproduction complète lorsque seule une jonction pose question. Une section du modèle peut permettre de vérifier l’emboîtement, la surface soutenue ou la tenue d’une paroi. Notez l’orientation, la matière et les changements effectués afin de ne pas confondre plusieurs causes.
Après impression, contrôlez la pièce dans son usage réel sans dépasser ce que le test permet d’évaluer. Une réussite visuelle ne démontre pas à elle seule la solidité, et un prototype n’équivaut pas toujours à une validation pour un usage critique. Lorsque les conséquences d’une défaillance sont importantes, un avis technique et un protocole adaptés restent nécessaires.
